ヘアードライヤーの故障 電源コードの断線なら自分で修理出来ますよ。

【スポンサーリンク】



 DIY>修理>ヘアードライヤー

今回はヘアードライヤーの修理です。



電源が入らない、使用中に電源が切れたり入ったり・・



よくある故障ですね。



これらは電源コードの断線(半断線)が原因の場合がほとんどです。



pict

赤い丸の部分をクネクネさせると電源が切れたり入ったりするなら断線ですね。

特に多いのは本体のフック部の断線です。



この部分の断線ならご家庭で修理(補修)が可能です。

とは言っても「半田ごて」は必要ですけど・・。



logo

実際にやってみましょう。





【実際の補修工程】

▼ドナーはこのドライヤーです。

pict



▼この部分で接触不要が発生しているようです。

コードを動かすと止まったり動いたりします。

pict



▼分解します。

スイッチと電源ケーブルがつながっています。

pict

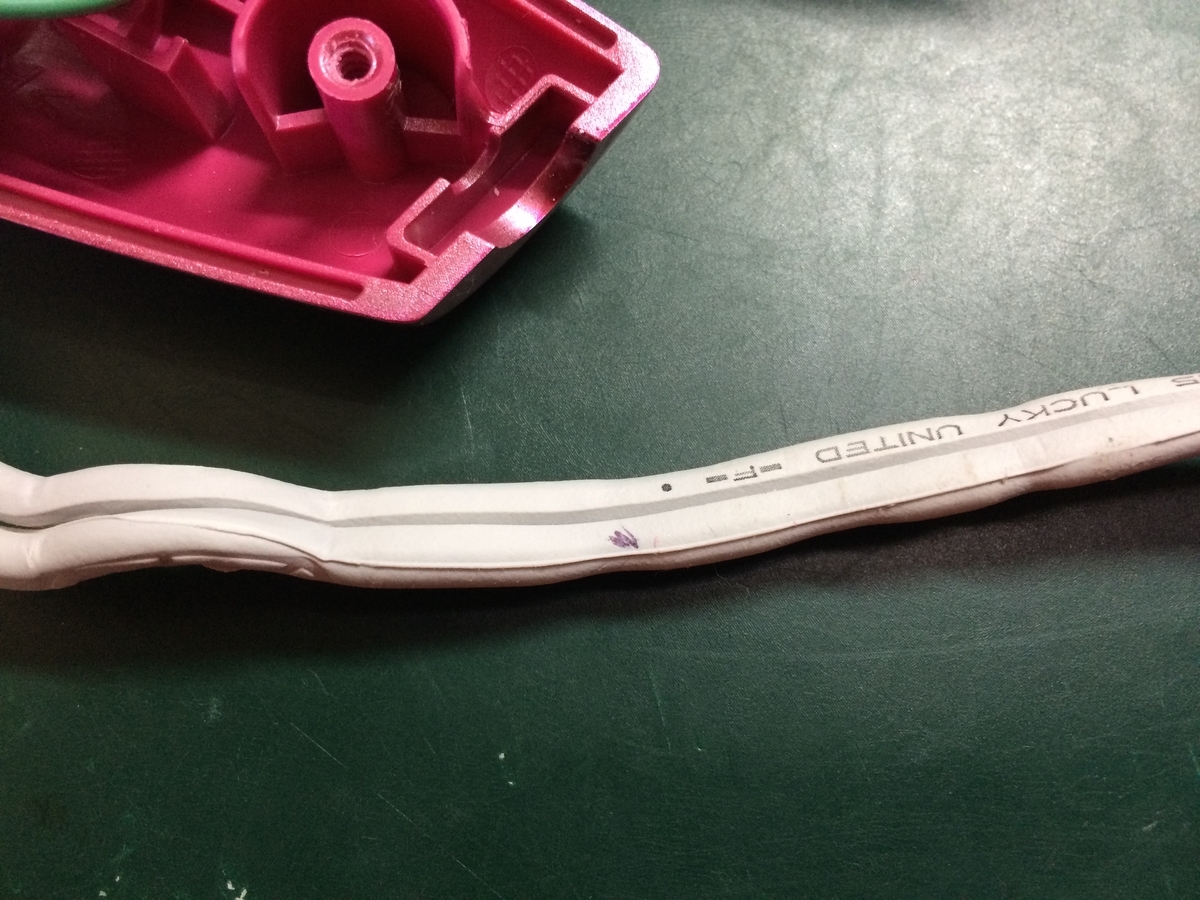

▼コードの断線箇所を探します。

コードのフックはズラして探します。

通電状態で電線をひねったりして断線箇所を見つけましょう。

ペンでマーキングした所が怪しい箇所です。

pict

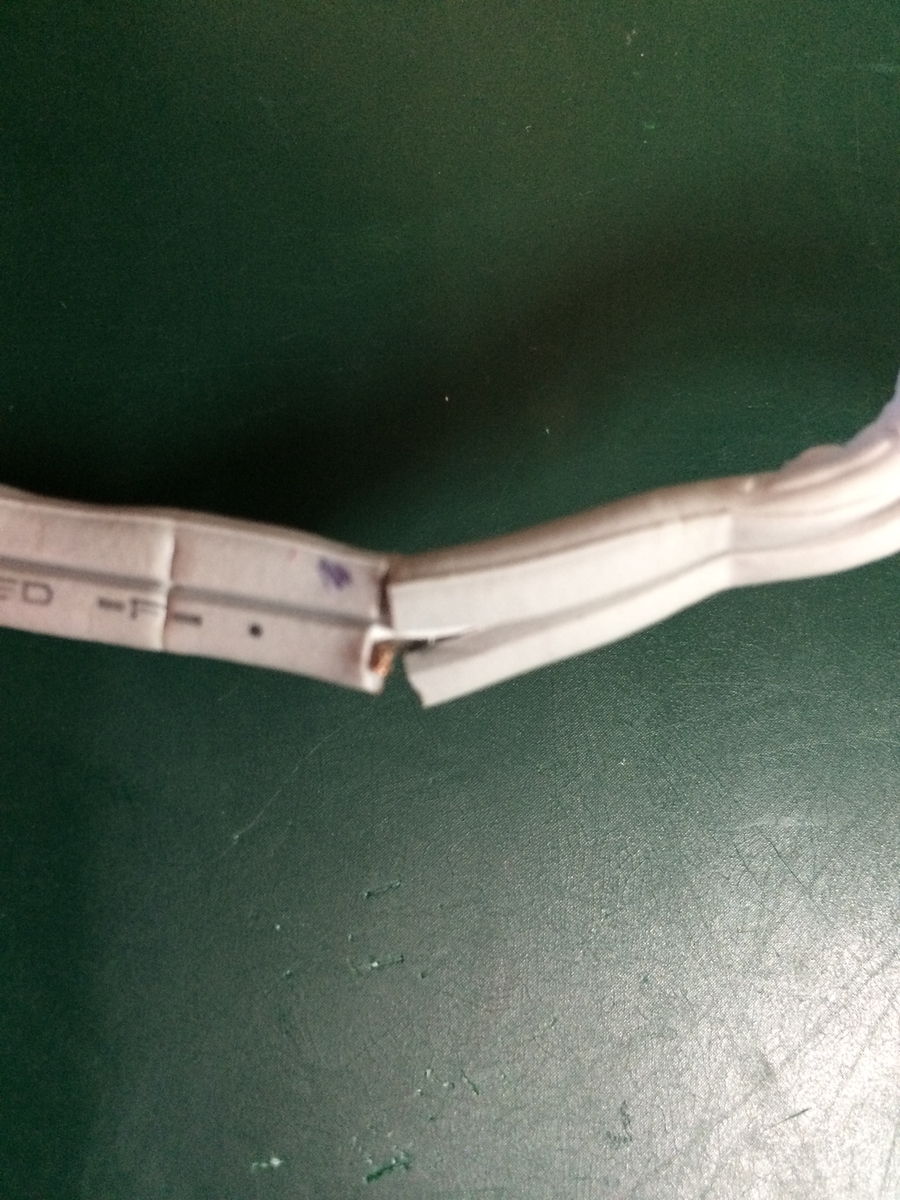

▼怪しい所を見つけたら被覆だけをカッターでそっと切ります。

断線している場合は、すでに中で電線が切れています。

※コンセントを抜いた状態で行ってください。

pict





▼断線箇所はバッサリと切断してしまってスイッチからハンダを外して撤去。

残ったコードを元の線と同じように先端を長さ調整しハンダ付けしなおしします。

保護チューブ(熱収縮チューブ)も忘れずに同じように被せます。

pict





▼元と同じように配線を戻します。

pict

この結果、電源コードは切り詰めた分、全長が10cm程度短くなります。

使用上は特に問題ないと思います。



<注意>

よく修理のDIYサイト等では断線部の被覆を剥いて圧着スリーブやハンダでジョイントしてビニールテープ等で絶縁する方法を紹介していますが、この断線箇所は使用中に最も曲げや捻りの加わる部分ですからビニールテープではすぐに剥がれてしまいます。これはとても危険ですので避けた方がいいと思います。ハンダでジョイントも曲げの力に弱いので避けたいですね。



▼元通り組み上げて完成です。

pict

電源を入れた状態でコードを曲げたり引っ張ったりして電源が切れなければOKです。





【必要な工具は以下の物です。】



⇒ プラスドライバー(これ便利です)



⇒ ニッパー(ペンチとセットがお得です)



⇒ 半田ごてセット(ハンダも吸引機も付いてます)





⇒ 熱収縮チューブ(有ると便利ですね)



 これらを揃えておくと様々な電気のDIY修理に役に立ちます。

業務使用でなければ安価な工具でも十分使えます。



今回はヘアードライヤーのDIY修理のお話でした。
